Runder Druckverschluss bis 8/-1bar

Produktbeschreibung

Der runde Druckverschluss ist universell einsetzbar. Durch die vielseitigen Möglichkeiten lässt er sich an Ihren jeweiligen Prozess optimal anpassen.

Vielfältige Anpassungsmöglichkeiten

Durchmesser, Werkstoffe, Mantellängen, -stärken, Oberflächen usw. können auf Ihren Behälter individuell angepasst werden. Einen Überblick über unsere Standard-Ausführung sowie die möglichen Optionen sehen Sie unten.

Standardausführung

  • Werkstoff mediumberührt: 1.4571
  • Beschlagteile aus 1.4301
  • Kunststoffsterngriffe mit Edelstahlgewindebuchse
  • Silikondichtung
  • Mit Scharnier und Griff
  • Kragenhöhe 150 mm, Kragenstärke 4 mm
  • Oberfläche unverschliffen, glasperlgestrahlt; ab NW600 unverschliffen, gebeizt
  • Mit Teilbauprüfung (Modul G) nach PED 97/23/EG
  • Design Code: AD-2000-Merkblatt

Optionen

  • Werkstoffe: 1.4404, 1.4435, 1.4539, 1.4529, 1.4462, 1.4429, HC-22, HC-276, HC-2000, usw.
  • Beliebige Zwischengrößen lieferbar
  • Verschiedene Dichtungsqualitäten
  • Verschiedene Oberflächenqualitäten (glasperlgestrahlt, gebeizt oder geschliffen bis Ra < 0,2 µm)
  • Kragenlänge bis 2000 mm, Kragenstärke bis 20 mm
  • Kragen in konischer Ausführung (bis max. 8 mm Kragenstärke)
  • Kragen auf Tankradius angepasst
  • Verschluss seitlich schwenkbar
  • Verschiedene Handgriffe (Edelstahl-Sterngriffe, Knebel, Bundmuttern usw.)
  • Verschluss mit Auflagekeil für seitlichen Einbau
  • Selbsteinrastende Sicherheitsarretierung
  • Federöffnungshilfe (Dreh-, Teller-, oder Werkzeugfeder)
  • Einbau verschiedener Stutzen (Schaugläser, TC-Stutzen (DIN32676), HZ-Connect, usw.)
  • Anbau verschiedener Endschalter / Initiatoren
  • Sicherheitsrost / Sicherheitskreuz
  • Beschlagteile in Sonderwerkstoffen
  • Verschiedene Design Codes: ASME VIII-1, EN13445, …
  • Optional mit ASME-Abnahme Sec. VIII-1, latest Edition (gegen Mehrpreis, Designänderungen möglich)

Technische Daten

Runder Druckverschluss bis 8/-1bar

Technische Daten - Runder Druckverschluss bis 8/-1bar

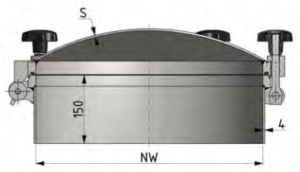

Artikelnummer NW zul. Betr. Überdruck [bar] zul. Betr. Temperatur [°C] Anzahl der Schrauben M16 Gesamthöhe [mm] S bei 1.4571 [mm] Gewicht [kg]
20162004 100 6 200 4 180 6 9
21562004 150 6 200 4 185 5 11
22062004 200 6 200 4 190 4 14
22542804 250 4 280 4 195 4 16
22582504 250 8 250 4 195 5 17
23042504 300 4 250 4 200 3 18
23062506 300 6 250 6 200 4 21
23082506 300 8 250 6 200 5 22
23542004 350 4 200 4 215 3 21
23562006 350 6 200 6 215 4 24
24042804 400 4 280 4 230 3 24
24060506 400 6 50 6 230 4 27
24062808 400 6 280 8 230 4 28
24082810 400 8 280 10 230 5 31
24542806 450 4 280 6 240 3 28
24562508 450 6 250 8 240 4 31
24582010 450 8 200 10 240 5 34
25032806 500 3 280 6 255 3 31
25042808 500 4 280 8 255 3 33
25062510 500 6 250 10 255 4 38
25081512 500 8 150 12 255 5 40
26022806 600 2 280 6 285 3 42
26040508 600 4 50 8 285 3 44
26042810 600 4 280 10 285 4 46
26061512 600 6 150 12 285 4 49
26080512 600 8 50 12 285 5 53
27022808 700 2 280 8 295 4 56
27042812 700 4 280 12 295 5 64
27061516 700 6 150 16 295 5 70
27080518 700 8 50 18 295 6 78
28020508 800 2 50 8 300 4 76
28022810 800 2 280 10 300 4 78
28041514 800 4 150 14 300 4 82
28060518 800 6 50 18 300 5 90
28080520 800 8 50 20 300 6 97
29022812 900 2 280 12 320 4 87
29042018 900 4 200 18 320 5 103
29061022 900 6 100 22 320 6 115
29080524 900 8 50 24 320 6 128
21022812 1000 2 280 12 340 5 110
21042022 1000 4 200 22 340 5 118
21060524 1000 6 50 24 340 6 125
