Glas-Deckel bis 12/-1bar

Produktbeschreibung

Sie benötigen eine Befüllöffnung oder ein Schauglas (evtl. mit Leuchte und Scheibenwischer) und das ganze noch klappbar?

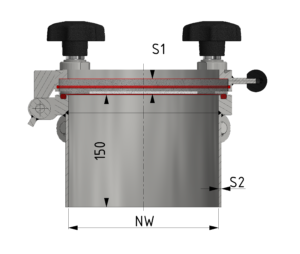

Speziell für diese Anforderungen wurde der Druckglasdeckel entwickelt. Der Deckel besteht aus einem Flanschring sowie einer Borosilikatglasplatte nach DIN7080. Das Glas dichtet direkt auf dem im Kragen eingebauten O-Ring ab. Der Durchblick ist gleich dem Innendurchmesser. Es besteht weiterhin die Möglichkeit eine Leuchte (mit Klappscharnier) auf dem Deckelscharnier zu befestigen. Weiterhin ist der Einbau eines Scheibenwischers (mittig) möglich.
Weitere Ausführungsvarianten finden Sie unten bzw. im Katalog.

Standardausführung

  • Werkstoff mediumberührt: 1.4571
  • Beschlagteile aus 1.4301
  • Mit Borosilikatglasplatte, nach DIN 7080
  • Kunststoffsterngriffe mit Edelstahlgewindebuchse
  • Silikondichtung
  • Mit Scharnier und Kunststoff-Knopf
  • Kragenhöhe 150 mm, Kragenstärke 4 mm
  • Oberfläche unverschliffen, glasperlgestrahlt
  • Mit Teilbauprüfung (Modul G) nach PED 97/23/EG
  • Design Code: AD-2000-Merkblatt

Optionen

  • Werkstoffe: 1.4404, 1.4435, 1.4539, 1.4529, 1.4462, 1.4429, HC-22, HC-276, HC-2000, usw.
  • Beliebige Zwischengrößen lieferbar
  • Verschiedene Dichtungsqualitäten
  • Verschiedene Oberflächenqualitäten (glasperlgestrahlt, gebeizt oder geschliffen bis Ra < 0,2 µm)
  • Kragenlänge bis 2000 mm, Kragenstärke bis 20 mm
  • Kragen in konischer Ausführung (bis max. 8 mm Kragenstärke)
  • Kragen auf Tankradius angepasst
  • Verschiedene Verschlussmuttern: Edelstahl-Sterngriffe, Knebel, Bundmuttern usw.
  • Verschluss seitlich schwenkbar
  • Verschluss mit Auflagekeil für seitlichen Einbau
  • Selbsteinrastende Sicherheitsarretierung
  • Federöffnungshilfe (Dreh-, Teller-, oder Werkzeugfeder)
  • Einbau verschiedener Stutzen in den Kragen
  • Anbau verschiedener Endschalter / Initiatoren
  • Sicherheitsrost / Sicherheitskreuz
  • Beschlagteile in Sonderwerkstoffen
  • Mit Scheibenwischer und/oder Leuchte
  • Mit eingestrahltem Logo nach Kundenvorlage
  • Verschiedene Design Codes: ASME VIII-1, EN13445, ..
  • Teilweise mit ASME-Abnahme Sec. VIII-1, latest Edition (gegen Mehrpreis, Designänderungen möglich)

Technische Daten

Glas-Deckel bis 12/-1bar

Technische Daten - Glas-Deckel bis 12/-1bar
Artikelnummer NW zul. Betr. Überdruck [bar] zul. Betr. Temperatur [°C] Anzahl der Schrauben M16 Abmessung der Glasplatte (S) [mm] Gewicht [kg]
221 012 100 12 280 4 Ø125 x 20 14
221 500 150 4 280 4 Ø175 x 20 15
221 510 150 10 280 4 Ø175 x 25 17
222 000 200 4 280 4 Ø225 x 20 18
222 010 200 8 280 4 Ø225 x 25 19
222 500 250 4 280 4 Ø275 x 25 25
222 508 250 8 280 4 Ø275 x 30 26
223 000 300 4 280 4 Ø325 x 25 29
223 006 300 6 280 6 Ø325 x 30 30
223 500 350 4 280 4 Ø375 x 30 34
224 000 400 3 280 4 Ø 425 x 30 39
224 500 450 2,5 280 6 Ø475 x 30 43
225 000 500 2 280 6 Ø525 x 30 48
226 000 600 1 280 6 Ø625 x 30 61
