DIN Verschluss nach DIN 28124 Teil 3

Produktbeschreibung

Verschlüsse nach DIN28124-3 aus nichtrostenden Stählen für Druckbehälter und Apparate verfahrenstechnischer Anlagen.

Standardausführung

  • Werkstoff mediumberührt: 1.4571
  • Beschlagteile: 1.4301
  • Dichtung: Klingersil C-4400
  • Mit glatter Dichtfläche (Form MH)
  • Ohne Scharnier mit 2 Handgriffen auf dem Deckel
  • Kragenhöhe H1=200 mm
  • Oberfläche unverschliffen glasperlgestrahlt, ab NW600 unverschliffen, gebeizt
  • Mit Teilbauprüfung (Modul G) nach PED 2014/68/EG
  • Design Code: AD-2000 Merkblatt

Optionen

  • Werkstoffe: 1.4404, 1.4435, 1.4539, 1.4529, 1.4462, 1.4429, HC-22, HC-276, HC-2000, usw.
  • Verschiedene Dichtflächenausführungen
  • Beliebige Zwischengrößen lieferbar
  • Verschieden Dichtungsqualitäten (auf Anfrage)
  • Verschiedene Oberflächenqualitäten (glasperlgestrahlt, gebeizt oder geschliffen bis Ra < 0,2 µm)
  • Kragenlänge bis 2000 mm, Kragenstärke bis 20 mm
  • Kragen in konischer Ausführung (bis max. 8 mm Kragenstärke)
  • Einbau verschiedener Stutzen (Blockflanscharmaturen nach DIN 28120, Schraubschaugläser, TC-Stutzen usw.)
  • Verschiedene Endschalter / Initiatoren
  • Sicherheitsrost / Sicherheitskreuz
  • Beschlagteile in Sonderwerkstoffen
  • Schwenkeinrichtung ähnlich DIN 28124-4 (horizontal oder vertikal

Technische Daten

DIN Verschluss nach DIN 28124 Teil 3

Technische Daten - DIN Verschluss nach DIN 28124 Teil 3
Artikelnummer NW Innendurchmesser
[mm]
zul. Druck [bar]
bei 50/-10°C
zul. Druck [bar]
bei 120/-10 °C
zul. Druck [bar]
bei 200/-10 °C
zul. Druck [bar]
bei 250/-10 °C
zul. Druck [bar]
bei 300/-10 °C

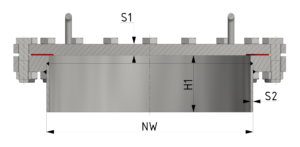

Anzahl der Schrauben Deckelstärke
(S1) [mm]
Kragenstärke
(S2) [mm]
Gewicht
[kg]
221012412 200 Ø188 10 9 8 7 6 12x M16 15 6 27
221612412 200 Ø184 16 14 13 11 10 12 x M16 20 8 33
222512412 200 Ø184 25 22 20 17 15 12x M16 25 8 35
231012416 300 Ø288 10 9 8 7 6 16x M20 15 6 47
231612416 300 Ø284 16 14 13 11 10 16x M20 20 8 56
232512416 300 Ø284 25 22 20 17 15 16x M20 25 8 61
241012420 400 Ø388 10 9 8 7 6 20x M20 25 6 87
241612420 400 Ø384 16 14 13 11 10 20x M24 30 8 104
242512420 400 Ø380 25 22 20 17 15 q20x M30 35 10 154
251012420 500 Ø488 10 9 8 7 6 20 x M24 25 6 149
251612420 500 Ø484 16 14 13 11 10 20x M24 30 8 146
252512420 500 Ø480 25 22 20 17 15 20x M27 35 10 187
261012424 600 Ø588 10 9 8 7 6 24x M20 30 6 158
261612424 600 Ø584 16 14 13 11 10 24x M24 35 8 209
262512424 600 Ø580 25 22 20 17 15 24x M30 40 10 293
281012432 800 Ø784 10 9 8 7 6 36x M24 40 8 356
281612436 800 Ø784 16 14 13 11 10 36x M30 50 8 459
282512436 800 Ø780 25 22 20 17 15 36x M36 60 10 564

Schwenkeinrichtung

Technische Daten - Schwenkeinrichtung
Beispiel-Spaltentitel Bezeichnung
Schwenkeinrichtung DIN28124-4 horizontal (bis NW600)
Schwenkeinrichtung DIN28124-4 vertikal (bis NW600)
Schwenkeinrichtung DIN28124-4 horizontal (größer NW600)
Schwenkeinrichtung DIN28124-4 vertikal (größer NW600)
