Sicherheitskreuz
Produktbeschreibung

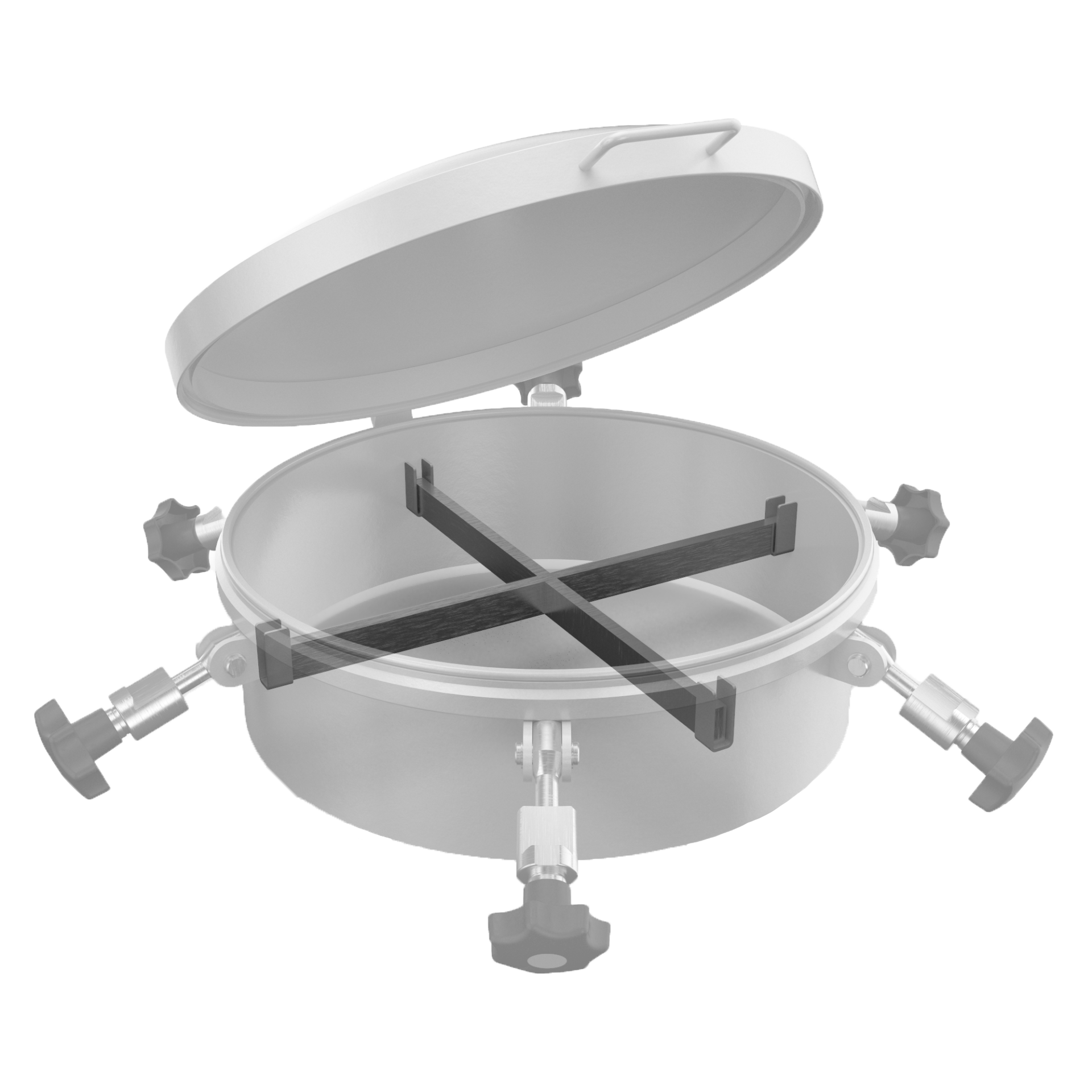

Das Sicherheitskreuz ist eine Sicherheitseinrichtung zum Einlegen in der Mannlochkragen. Es kann in jeden unserer Mannlochdeckel eingebaut werden.
Unsere Kreuze sind aus Rundstäben (Ø16 mm oder Ø20 mm) gefertigt und im Stoß umlaufend verschweißt. Das Kreuz wird lose in im Kragen eingeschweißte Aufnahmen eingelegt und kann optional auch fest verschraubt werden.
Standardausführung
- Werkstoff: 1.4404
- Vier Auflager als Halterung
- Oberfläche unverschliffen, gebeizt
Technische Daten
Sicherheitskreuz für Drucklose Domdeckel mit Zentralbügel und Profildichtung
| Artikelnummer | NW |
Innendurchmesser Kragen [mm] |
Durchmesser Rundstab [mm] |
Gewicht [kg] |
|---|---|---|---|---|
| 227242 | 200 | Ø200 | Ø16 | 0,8 |
| 233351 | 250 | Ø250 | Ø16 | 0,95 |
| 227257 | 300 | Ø298 | Ø16 | 1,1 |
| 227254 | 400 | Ø415 | Ø16 | 1,5 |
| 227251 | 460 | Ø460 | Ø16 | 1,65 |
| 227230 | 500 | Ø505 | Ø16 | 1,8 |
| 227206 | 600 | Ø600 | Ø16 | 2,1 |
| 227261 | 800 | Ø810 | Ø16 | 2,75 |
Sicherheitskreuz für 1-bar Verschluss
| Artikelnummer | NW |
Innendurchmesser Kragen [mm] |
Durchmesser Rundstab [mm] |
Gewicht [kg] |
|---|---|---|---|---|
| 227273 | 200 | Ø211 | Ø16 | 0,8 |
| 227288 | 200 | Ø207 | Ø16 | 0,8 |
| 227270 | 300 | Ø311 | Ø16 | 1,1 |
| 227285 | 300 | Ø307 | Ø16 | 1,1 |
| 227267 | 400 | Ø411 | Ø16 | 1,5 |
| 227222 | 400 | Ø407 | Ø16 | 1,5 |
| 227264 | 450 | Ø461 | Ø16 | 1,6 |
| 227279 | 450 | Ø457 | Ø16 | 1,6 |
| 227219 | 500 | Ø511 | Ø16 | 1,8 |
| 227224 | 500 | Ø507 | Ø16 | 1,8 |
| 227211 | 600 | Ø611 | Ø16 | 2,1 |
| 227218 | 600 | Ø607 | Ø16 | 2,1 |
| 227276 | 700 | Ø711 | Ø16 | 2,5 |
| 2272911 | 700 | Ø707 | Ø16 | 2,5 |
| 233353 | 800 | Ø811 | Ø16 | 2,8 |
| 227295 | 800 | Ø807 | Ø16 | 2,8 |
Sicherheitskreuz für Runder Druckverschluss
| Artikelnummer | NW |
Innendurchmesser Kragen [mm] |
Durchmesser Rundstab [mm] |
Gewicht [kg] |
|---|---|---|---|---|
| 227242 | 200 | Ø200 | Ø16 | 0,8 |
| 233351 | 250 | Ø250 | Ø16 | 0,95 |
| 227239 | 300 | Ø300 | Ø16 | 1,1 |
| 227234 | 400 | Ø400 | Ø16 | 1,5 |
| 227233 | 450 | Ø450 | Ø16 | 1,6 |
| 227227 | 500 | Ø500 | Ø16 | 1,8 |
| 227206 | 600 | Ø600 | Ø16 | 2,1 |
| 227245 | 700 | Ø700 | Ø16 | 2,4 |
| 227248 | 800 | Ø800 | Ø16 | 2,75 |
