Produktbeschreibung

Der runde Druckverschluss ist universell einsetzbar. Durch die vielseitigen Möglichkeiten lässt er sich an Ihren jeweiligen Prozess optimal anpassen. In den ebenen Deckel können viele verschiedene Anschlüsse direkt eingearbeitet werden. Dadurch wir das Reinigen des Deckels und dessen Anschlüsse noch einfacher.

Vielfältige Anpassungsmöglichkeiten

Durchmesser, Werkstoffe, Mantellängen, Wanddicken, Oberflächen, usw. können auf Ihren Behälter individuell angepasst werden.

Standardausführung

  • Werkstoff mediumberührt: 1.4571
  • Beschlagteile: 1.4301
  • Kunststoff-Sterngriffe mit Edelstahlgewindebuchse
  • Silikondichtung
  • Scharnier und Griff (nur bis NW600, >NW600 nach Rücksprache)
  • Kragenhöhe 150 mm (*bis NW150 – 100 mm)
  • Oberfläche unverschliffen, glasperlgestrahlt; ab NW600 unverschliffen, gebeizt
  • Mit EG-Einzelprüfung (Modul G) nach PED 2014/68/EU
  • Design Code: AD 2000-Merkblatt

Optionen

  • Werkstoffe: 1.4404, 1.4435, 1.4539, 1.4529, 1.4462, 1.4429, HC-22, HC-276, HC-2000, usw.
  • Beliebige Zwischengrößen
  • Verschiedene Dichtungsqualitäten
  • Verschiedene Oberflächenqualitäten (glasperlgestrahlt, gebeizt oder geschliffen bis Ra < 0,2 µm)
  • Kragenlänge bis 2000 mm, Kragenstärke bis 20 mm
  • Kragen in konischer Ausführung (bis max. 8 mm Kragenstärke)
  • Kragen auf Tankradius angepasst
  • Seitlich schwenkbar
  • Verschiedene Handgriffe (Edelstahl-Sterngriffe, Knebel, Bundmuttern, usw.)
  • Auflagekeil für seitlichen Einbau
  • Selbsteinrastende Sicherheitsarretierung
  • Federöffnungshilfe (Dreh-, Teller- oder Werkzeugfeder)
  • Direktes Einarbeiten verschiedener Anschlüsse in den Deckel
  • Einbau verschiedener Stutzen (Schaugläser, TC-Stutzen (DIN32676), HZ-Connect, usw.)
  • Verschiedene Endschalter / Initiatoren
  • Sicherheitsrost / Sicherheitskreuz
  • Beschlagteile in Sonderwerkstoffen
  • Verschiedene Design Codes: ASME VIII-1, EN13445, usw.
  • Optional mit ASME-Abnahme Sec. VIII-1, latest Edition (gegen Mehrpreis, Designänderungen möglich)

Technische Daten

Runder Druckverschluss mit flachem Deckel bis 8/-1 bar

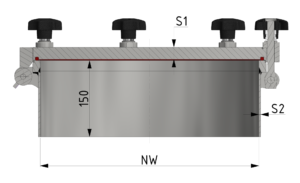

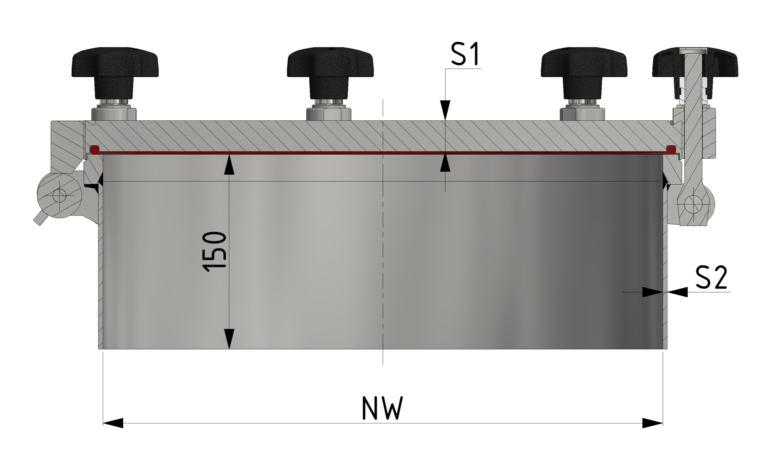

Schnittzeichnung Runder Druckverschluss mit flachem Deckel bis 8/-1 bar
Technische Daten - Runder Druckverschluss mit flachem Deckel bis 8/-1 bar
Artikelnummer NW zul. Betr.
Überdruck [bar] 		zul. Betr.
Temperatur [°C] 		Anzahl der
Schrauben [M16] 		Deckelstärke
(S1) [mm] 		Kragenstärke
(S2) [mm] 		Gewicht
[kg]
20201062004 100 6 200 4 22 4 9
20201562004 150 6 200 4 22 4 13
20202062004 200 6 200 4 22 4 17
20202542804 250 4 280 4 22 4 22
20202582504 250 8 250 4 22 4 22
20203042504 300 4 250 4 22 4 28
20203062506 300 6 250 6 22 4 30
20203082506 300 8 250 6 22 4 30
20203542004 350 4 200 4 22 4 34,5
20203562006 350 6 200 6 22 4 36,5
20204042804 400 4 280 4 22 4 42
20204060506 400 6 50 6 22 4 44
20204062808 400 6 280 8 22 4 46
20204082810 400 8 280 10 22 4 48
20204542806 450 4 280 6 22 4 52
20204562508 450 6 250 8 22 4 54
20204582010 450 8 200 10 22 4 56
20205032806 500 3 280 6 22 4 61
20205042808 500 4 280 8 22 4 63
20205062510 500 6 250 10 22 4 65
20205081512 500 8 150 12 22 4 67
20206022806 600 2 280 6 22 6 84,5
20206040508 600 4 50 8 22 6 86,5
20206042810 600 4 280 10 22 6 88,5
20206061512 600 6 150 12 22 6 90,5
20206080512 600 8 50 12 22 6 90,5
20207022808 700 2 280 8 22 6 116
20207042812 700 4 280 12 22 6 120
20207061516 700 6 150 16 22 6 124
20207080518 700 8 50 18 22 6 126
20208020508 800 2 50 8 22 8 151,5
20208022810 800 2 280 10 22 8 153,5
20208041514 800 4 150 14 22 8 157,5
20208060518 800 6 50 18 22 8 161,5
20208080520 800 8 50 20 22 8 163,5
20209022812 900 2 280 12 22 8 187
20209042018 900 4 200 18 22 8 193
20209061022 900 6 100 22 30 8 231
20209080524 900 8 50 24 30 8 233
20210022812 1000 2 280 12 22 8 221
20210042022 1000 4 200 22 30 8 273,5
20210060524 1000 6 50 24 30 8 275,5
