Runder Druckverschluss bis 8/-1 bar, Typ RPDC-3A

Produktbeschreibung

Der Druckverschluss Typ RPDC-3A (Round Pressure Dome Cover-3A) ist gemäß dem amerikanischen 3A Standard geprüft und abgenommen. Das 3A Symbol wird bei dieser Version als Konformitätssymbol auf den fertigen Deckel graviert. Dichtung, Dichtungsnut, Oberfläche, Flanschkontur, usw. sind auf die Anforderungen des 3A Standards 84 abgestimmt.

Vielfältige Anpassungsmöglichkeiten

Auch hier gibt es vielseitige Möglichkeiten um den Deckel entsprechend Ihrer Anforderungen dem jeweiligen Prozess anzupassen. Bei jeder Anpassung werden die Anforderungen der verschiedenen Vorgaben der 3A Standards einfließen.
Durchmesser, Werkstoffe, Mantellängen, Wanddicken, Oberflächen, usw.  können auf Ihren Behälter individuell angepasst werden.

Standardausführung

  • Werkstoff mediumberührt: 1.4404 (316L)
  • Beschlagteile: 1.4301 (304)
  • Edelstahlsterngriffe
  • Silikondichtung
  • Flansche in 3A-Pharmaausführung
  • Kragenhöhe 150 mm
  • Oberfläche innen geschliffen Ra < 0,8 µm
  • Oberfläche aussen geschliffen Ra < 1,6 µm
  • Beschlagteile, sowie deren Schweißnähte nicht verschliffen
  • Mit EG-Einzelprüfung (Modul G) nach PED 2014/68/EG
  • Design Code: AD 2000-Merkblatt

Optionen

  • Werkstoffe: 1.4435, 1.4539, 1.4529, 1.4462, 1.4429, HC-22, HC-276, HC-2000, usw.
  • Beliebige Zwischengrößen lieferbar
  • Verschiedene Dichtungsqualitäten
  • Verschiedene Oberflächenqualitäten (geschliffen bis Ra < 0,2 µm)
  • Kragenlänge bis 2000 mm, Kragenstärke bis 20 mm
  • Kragen in konischer Ausführung (bis max. 8 mm Kragenstärke)
  • Kragen auf Tankradius angepasst
  • Seitlich schwenkbar
  • Verschiedene Handgriffe (Knebel, Bundmuttern, usw.)
  • Auflagekeil für seitlichen Einbau
  • Selbsteinrastende Sicherheitsarretierung
  • Federöffnungshilfe (Werkzeugfeder)
  • Einbau verschiedener Stutzen (Schaugläser, TC-Stutzen (DIN32676), HZ-Connect, usw.)
  • Beschlagteile in Sonderwerkstoffen
  • Verschiedene Design Codes: ASME VIII-1, EN13445, usw.
  • Optional mit ASME-Abnahme Sec. VIII-1, latest Edition (gegen Mehrpreis, Designänderungen möglich)

Technische Daten

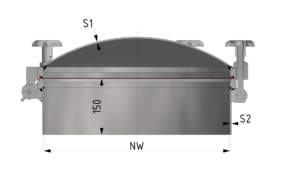

Runder Druckverschluss bis 8/-1 bar, Typ RPDC-3A

Technische Daten - Runder Druckverschluss bis 8/-1 bar, Typ RPDC-3A
Artikelnummer NW zul. Betr.
Überdruck [bar]
zul. Betr.
Temperatur [°C]
Anzahl der
Schrauben [M16]
Deckelstärke
(S1) [mm]
Kragenstärke
(S2) [mm]
Gesamthöhe
[mm]
Gewicht
[kg]
24642006-3A 460 4 200 6 5 4 240 30
24662008-3A 460 6 200 8 6 4 240 34
24682010-3A 460 8 200 10 8 4 240 39
25032006-3A 500 3 200 6 4 4 255 31
25042008-3A 500 4 200 8 5 4 255 35
25062010-3A 500 6 200 10 6 4 255 42
25081512-3A 500 8 150 12 8 4 255 46
26022006-3A 600 2 200 6 4 4 285 42
26040508-3A 600 4 50 8 4 4 285 44
26042010-3A 600 4 200 10 5 4 285 49
26061512-3A 600 6 150 12 6 4 285 52
26080512-3A 600 8 50 12 6 4 285 52
27022008-3A 700 2 200 8 4 4 295 56
27042012-3A 700 4 200 12 6 4 295 64
27061516-3A 700 6 150 16 6 4 295 70
27080518-3A 700 8 50 18 6 4 295 78
28020508-3A 800 2 50 8 4 4 300 76
28022010-3A 800 2 200 10 4 4 300 78
28041514-3A 800 4 150 14 6 4 300 82
28060518-3A 800 6 50 18 6 4 300 90
28080520-3A 800 8 50 20 6 4 300 97
29022012-3A 900 2 200 12 5 4 320 87
29042018-3A 900 4 200 18 6 4 320 103
29061022-3A 900 6 100 22 8 4 320 115
29080524-3A 900 8 50 24 8 4 320 128
21022012-3A 1000 2 200 12 5 4 340 110
21041522-3A 1000 4 150 22 6 4 340 118
21060524-3A 1000 6 50 24 6 4 340 125
