Runder Druckverschluss bis 8/-1 bar, Typ RPDC-3A

Runder Druckverschluss bis 8/-1 bar, Typ RPDC-3A

Produktbeschreibung

Der Druckverschluss Typ RPDC-3A (Round Pressure Dome Cover-3A) ist gemäß dem amerikanischen 3A Standard 84 geprüft und abgenommen. Das 3A Symbol wird bei dieser Version als Konformitätssymbol auf den fertigen Deckel graviert. Die Dichtung, Dichtungsnut, Oberfläche, Flanschkontur, usw. sind auf die Anforderungen des 3A Standards 84 abgestimmt.

Vielfältige Anpassungsmöglichkeiten

Auch hier gibt es vielseitige Möglichkeiten um den Deckel entsprechend Ihrer Anforderungen dem jeweiligen Prozess anzupassen. Bei jeder Anpassung werden die Anforderungen der verschiedenen Vorgaben der 3A Standards 84 einfließen.
Durchmesser, Werkstoffe, Mantellängen, Wanddicken, Oberflächen, usw.  können auf Ihren Behälter individuell angepasst werden.

Standardausführung

  • Werkstoff mediumberührt: 1.4404 (316L)
  • Beschlagteile: 1.4301 (304)
  • 3A-konforme Edelstahl-Sterngriffe
  • 3A-konforme Silikondichtung
  • 3A-konforme Flanschverbindung (für horizontalen Einbau)
  • Kragenhöhe 150 mm (*bis NW150 – 100 mm), Kragenstärke 4 mm
  • Oberfläche innen geschliffen Ra < 0,8 µm
  • Oberfläche außen geschliffen Ra < 1,6 µm
  • Beschlagteile, sowie deren Schweißnähte nicht verschliffen
  • Mit EG-Einzelprüfung (Modul G) nach PED 2014/68/EU
  • Design Code: AD 2000-Merkblatt

Optionen

  • Beliebige Zwischengrößen
  • Anpassungen für seitlichen Einbau
  • Verschiedene Dichtungsqualitäten (3A-konformes EPDM, FKM, FEP-Silikon, FEP-Viton, PFA-Silikon)
  • Verschiedene Oberflächenqualitäten (geschliffen bis Ra < 0,2 µm)
  • Kragenlänge bis 2000 mm, Kragenstärke bis 20 mm
  • Kragen in konischer Ausführung (bis max. 8 mm Kragenstärke)
  • Kragen auf Tankradius angepasst
  • Verschiedene Handgriffe (Doppelknebel, Bundmuttern)
  • Auflagekeil für seitlichen Einbau (zum einfacheren Zentrieren des Verschlusses während dem Schließvorgang)
  • Selbsteinrastende Sicherheitsarretierung (mit Edelstahlknopf und Gewindebuchse zum Arretieren des Verschlusses in geöffneter Stellung)
  • Federöffnungshilfe (Werkzeugfeder – gekapselte Ausführung)
  • Einbau verschiedener Stutzen (Blockflanscharmatur DIN28120, TC-Stutzen (DIN32676), HZ-Connect)
  • Beschlagteile in 1.4404 (316L)
  • Verschiedene Design Codes: ASME VIII-1, EN13445, usw.
  • Optional mit ASME-Abnahme Sec. VIII-1, latest Edition (gegen Mehrpreis, Designänderungen möglich)

Technische Daten

Runder Druckverschluss bis 8/-1 bar, Typ RPDC-3A

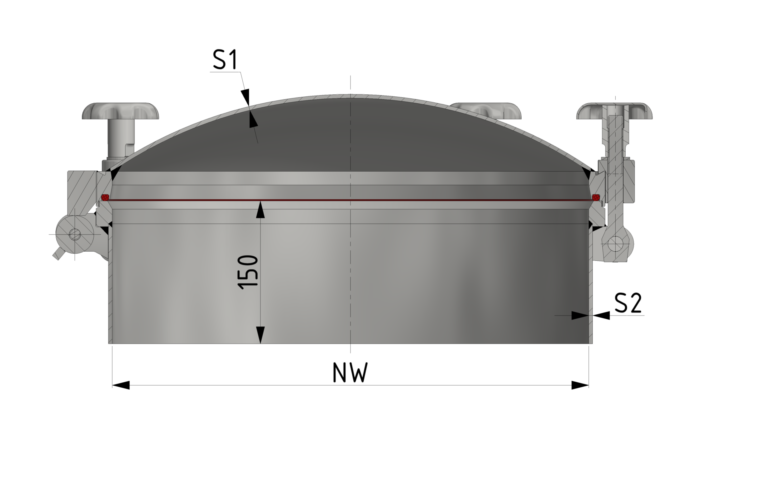

Schnittzeichnung Runder Druckverschluss bis 8/-1 bar, Typ RPDC-3A
Technische Daten - Runder Druckverschluss bis 8/-1 bar, Typ RPDC-3A
Artikelnummer NW zul. Betr.
Überdruck [bar]
zul. Betr.
Temperatur [°C]
Anzahl der
Schrauben [M16]
Deckelstärke
(S1) [mm]
Kragenstärke
(S2) [mm]
Gewicht
[kg]
24642006-3A 460 4 200 6 5 4 30
24662008-3A 460 6 200 8 6 4 34
24682010-3A 460 8 200 10 8 4 39
25032006-3A 500 3 200 6 4 4 31
25042008-3A 500 4 200 8 5 4 35
25062010-3A 500 6 200 10 6 4 42
25081512-3A 500 8 150 12 8 4 46
26022006-3A 600 2 200 6 4 4 42
26040508-3A 600 4 50 8 4 4 44
26042010-3A 600 4 200 10 5 4 49
26061512-3A 600 6 150 12 6 4 52
26080512-3A 600 8 50 12 6 4 52
27022008-3A 700 2 200 8 4 4 56
27042012-3A 700 4 200 12 6 4 64
27061516-3A 700 6 150 16 6 4 70
27080518-3A 700 8 50 18 6 4 78
28020508-3A 800 2 50 8 4 4 76
28022010-3A 800 2 200 10 4 4 78
28041514-3A 800 4 150 14 6 4 82
28060518-3A 800 6 50 18 6 4 90
28080520-3A 800 8 50 20 6 4 97
29022012-3A 900 2 200 12 5 4 87
29042018-3A 900 4 200 18 6 4 103
29061022-3A 900 6 100 22 8 4 115
29080524-3A 900 8 50 24 8 4 128
21022012-3A 1000 2 200 12 5 4 110
21041522-3A 1000 4 150 22 6 4 118
21060524-3A 1000 6 50 24 6 4 125
