Runder Druckverschluss ab 10/-1 bar

Runder Druckverschluss ab 10/-1 bar

Produktbeschreibung

Der runde Druckverschluss ab 10 bar benutzt den gleichen Aufbau wie die Variante bis 8 bar. Allerdings sind dessen Wanddicken stärker ausgelegt, um höheren Betriebsdrücken gerecht zu werden. Aufgrund der hohen Schraubenanzahl ist er nicht mit Sterngriffen ausgestattet, sondern mit Bundmuttern. Einige Modelle dieser Baureihe können trotzdem mit Sterngriffen und Scharnier ausgestattet werden.

Vielfältige Anpassungsmöglichkeiten

Durchmesser, Werkstoffe, Mantellängen, Wanddicken, Oberflächen, usw. können auf Ihren Behälter individuell angepasst werden.

Standardausführung

  • Werkstoff mediumberührt: 1.4571
  • Beschlagteile: 1.4301
  • Edelstahl-Bundmuttern (offen)
  • Silikondichtung
  • Ohne Scharnier, mit zwei Handgriffen auf dem Deckel
  • Kragenhöhe 150 mm
  • Oberfläche unverschliffen, glasperlgestrahlt; ab NW600 unverschliffen, gebeizt
  • Mit EG-Einzelprüfung (Modul G) nach PED 2014/68/EG
  • Design Code: AD 2000-Merkblatt

Optionen

  • Werkstoffe: 1.4404, 1.4435, 1.4539, 1.4529, 1.4462, 1.4429, HC-22, HC-276, HC-2000, usw.
  • Scharnier (wenn möglich)
  • Beliebige Zwischengrößen
  • Verschiedene Dichtungsqualitäten
  • Verschiedene Oberflächenqualitäten (glasperlgestrahlt, gebeizt oder geschliffen bis Ra < 0,2 µm)
  • Kragenlänge bis 2000 mm, Kragenstärke bis 20 mm
  • Kragen in konischer Ausführung (bis max. 8 mm Kragenstärke)
  • Kragen auf Tankradius angepasst
  • Seitlich schwenkbar
  • Verschiedene Handgriffe (Edelstahl-Sterngriffe, Knebel, Bundmuttern, usw.)
  • Auflagekeil für seitlichen Einbau
  • Selbsteinrastende Sicherheitsarretierung
  • Federöffnungshilfe (Dreh-, Teller- oder Werkzeugfeder)
  • Einbau verschiedener Stutzen (Schaugläser, TC-Stutzen (DIN32676), HZ-Connect, usw.)
  • Verschiedene Endschalter / Initiatoren
  • Sicherheitsrost / Sicherheitskreuz
  • Beschlagteile in Sonderwerkstoffen
  • Verschiedene Design Codes: ASME VIII-1, EN13445, usw.
  • Optional mit ASME-Abnahme Sec. VIII-1, latest Edition (gegen Mehrpreis, Designänderungen möglich)

Technische Daten

Runder Druckverschluss ab 10/-1 bar

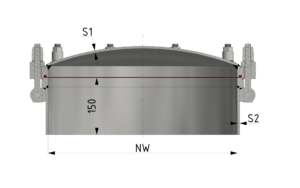

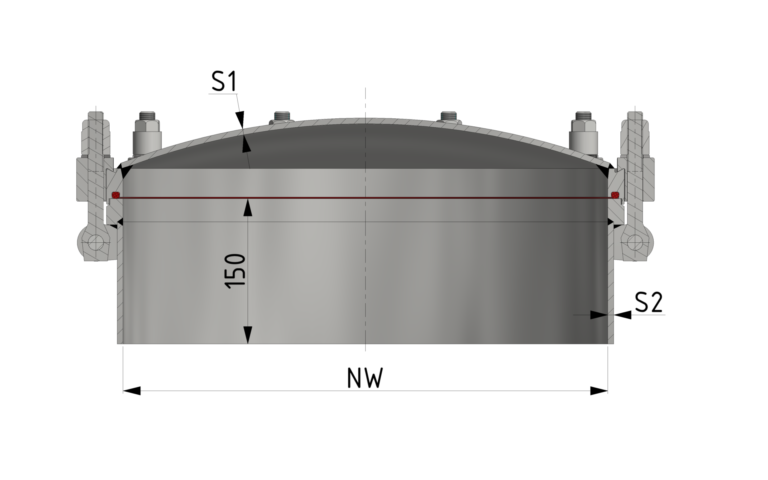

Schnittzeichnung Runder Druckverschluss ab 10/-1 bar
Technische Daten - Runder Druckverschluss ab 10/-1 bar
Artikelnummer NW zul. Betr.
Überdruck [bar]
zul. Betr.
Temperatur [°C]
Anzahl der
Schrauben [M16]
Deckelstärke
(S1) [mm]
* flache Ausführung
Kragenstärke
(S2) [mm]
Gesamthöhe
[mm]
Gewicht [kg] Preis
[€]
20102004 100 10 200 4 24* 6 175 9 851
20142004 100 40 200 4 24* 6 175 10 901
21502004 150 10 200 4 24* 6 175 13 929
21542004 150 40 200 6 24* 6 175 14 998
22102004 200 10 200 4 24* 6 175 19 991
22252006 200 25 200 6 24* 6 175 20 1.126
22402008 200 40 200 10 24* 6 175 22 1.251
22502004 250 10 200 4 24* 6 175 24 1.221
22552008 250 25 130 8 24* 6 175 27 1.485
22502010 250 30 150 10 24* 6 175 29 1.630
23102006 300 10 180 6 6 6 200 23 1.322
23161508 300 16 150 8 10 6 200 27 1.518
23251010 300 25 50 10 10 6 200 29 1.688
23502006 350 10 100 6 6 6 215 28 1.594
23560508 350 16 50 8 8 6 215 33 1.798
23505012 350 25 50 12 10 6 215 40 2.171
24102510 400 10 200 10 6 6 230 33 2018
24161512 400 16 150 14 10 6 230 41 2217
24250516 400 25 50 16 12 6 230 47 2553
24501010 450 10 100 10 6 6 240 39 2224
24560514 450 16 50 14 8 6 240 48 2625
25101012 500 10 100 12 6 6 255 45 2.416
25150516 500 16 50 16 8 6 255 55 2.795
25200520 500 20 50 20 8 6 255 62 3.156
26100514 600 10 50 14 6 6 285 52 2.889
26160522 600 16 50 22 8 6 285 65 3.508
27100520 700 10 50 20 8 6 295 87 4060
27160530 700 16 50 30 10 6 295 104 4907
28100524 800 10 50 24 8 6 300 115 4693
28121036 800 12 100 36 10 6 300 133 5.705
29100530 900 10 50 30 10 6 320 139 5.546
21100538 1000 10 50 38 10 6 340 161 6.706
