Ovaler Druckverschluss bis 10/-1 bar

Ovaler Druckverschluss bis 10/-1 bar

Produktbeschreibung

Der ovale Druckverschluss wird häufig auf Behältern mit engen Platzverhältnissen eingesetzt. Die Fertigung dieses Deckels ist aufwändiger als beim runden Druckverschluss. Trotzdem macht es auf manchen Behältern Sinn einen ovalen Deckel einzusetzen anstatt eines kleineren, runden Verschlusses.

Standardausführung

  • Werkstoff mediumberührt: 1.4571
  • Beschlagteile: 1.4301
  • Kunststoff-Sterngriffe mit Edelstahlgewindebuchse
  • Silikondichtung
  • Scharnier und Zentrierknopf
  • Kragenhöhe 150 mm
  • Oberfläche unverschliffen, glasperlgestrahlt
  • Mit EG-Einzelprüfung (Modul G) nach PED 2014/68/EU
  • Design Code: AD 2000-Merkblatt

Optionen

  • Werkstoffe: 1.4404, 1.4435, 1.4539, 1.4529, 1.4462, 1.4429, HC-22, HC-276, HC-2000, usw.
  • Beliebige Zwischengrößen
  • Verschiedene Dichtungsqualitäten
  • Verschiedene Oberflächenqualitäten (glasperlgestrahlt, gebeizt oder geschliffen bis Ra < 0,2 µm)
  • Kragenlänge bis 300 mm, Kragenstärke bis 12 mm
  • Kragen auf Tankradius angepasst
  • Verschiedene Handgriffe (Edelstahl-Sterngriffe, Knebel, Bundmuttern, usw.)
  • Seitlich schwenkbar
  • Auflagekeil für seitlichen Einbau
  • Selbsteinrastende Sicherheitsarretierung
  • Federöffnungshilfe (Dreh-, Teller- oder Werkzeugfeder)
  • Direktes Einarbeiten verschiedener Anschlüsse im Deckel
  • Einbau verschiedener Stutzen (Schaugläser, TC-Stutzen (DIN32676), HZ-Connect, usw.)
  • Verschiedene Endschalter / Initiatoren
  • Sicherheitsrost / Sicherheitskreuz
  • Beschlagteile in Sonderwerkstoffen
  • Verschiedene Design Codes: ASME VIII-1, EN13445, usw.
  • Optional mit ASME-Abnahme Sec. VIII-1, latest Edition (gegen Mehrpreis Designänderung möglich)

Technische Daten

Ovaler Druckverschluss bis 10/-1 bar

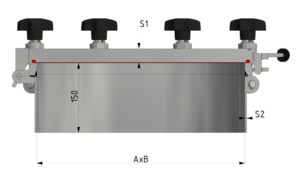

Schnittzeichnung Ovaler Druckverschluss bis 10/-1 bar
Technische Daten - Ovaler Druckverschluss bis 10/-1 bar
Artikelnummer A
[mm] 		B
[mm] 		zul. Betr.
Überdruck [bar] 		zul. Betr.
Temperatur [°C] 		Anzahl der
Schrauben [M16] 		Deckelstärke
(S1) [mm] 		Kragenstärke
(S2) [mm] 		Gewicht
[kg]
2203042506 200 300 4 250 6 16 6 26
2203062506 200 300 6 250 6 19 6 28
2203002506 200 300 10 250 6 24 6 32
2253542506 250 350 4 250 6 16 6 31
2253562506 250 350 6 250 6 19 6 34
2253502508 250 350 10 250 8 24 6 39
2304042506 300 400 4 250 6 16 6 36
2304062506 300 400 6 250 8 19 6 42
2304002510 300 400 10 250 10 24 6 49
2354542506 350 450 4 250 6 24 6 55
2354562508 350 450 6 250 8 24 6 56
2354502512 350 450 10 250 14 25 6 59
2405042508 400 500 4 250 8 24 6 65
2405062510 400 500 6 250 10 24 6 67
2405002512 400 500 10 240 16 27 6 69
