Drucklose Domdeckel mit Zentralbügel und Profildichtung

Produktbeschreibung

Dieser Verschluss dient zum luftdichten Verschließen des Tanks. Die Profildichtung legt sich beim Verschrauben an die Innenseite des Deckels an und dichtet dadurch ab. Der Deckel sollte nur im oberen Bereich, bzw. oberhalb der Flüssigkeitslinie eingebaut werden.

Standardausführung

  • Werkstoff mediumberührt: 1.4571
  • Beschlagteile aus 1.4301
  • Kunststoffsterngriffe mit Rändelscheibe und Messing-Gewindebuchse (M12)
  • Silikondichtung
  • Deckel klappbar
  • Oberfläche Deckel gebürstet, Kragen elektropoliert; ab NW 600 oder Kragenlänge > 200 mm Kragen unverschliffen, gebeizt

Optionen

  • Werkstoffe: 1.4404, 1.4462, 1.4539, 1.4435, usw.
  • Verschiedene Dichtungsqualitäten
  • Verschiedene Muttern (Edelstahl-Sterngriff, Knebel, Bundmuttern usw.)
  • Deckel klapp- und schwenkbar
  • Einbau verschiedener Stutzen (Schaugläser, TC-Stutzen usw.)
  • Anbau verschiedener Endschalter/Initiatoren
  • Mit Sicherheitsrost / Sicherheitskreuz
  • Verschiedene Oberflächenqualitäten (z. B. schleifen bis Ra < 0,2 µm)
  • Auf Tankradius angepasst

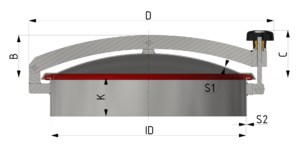

Technische Daten

Drucklose Domdeckel mit Zentralbügel und Profildichtung

Technische Daten - Drucklose Domdeckel mit Zentralbügel und Profildichtung
Artikelnummer NW Kragenlänge [k] A [mm] B [mm] C [mm] D [mm] E [mm] s [mm] Gewicht
310 600 100 60 100 60 110 230 2 2 2,4
311 000 100 100 100 60 110 230 2 2 2,6
Kragenverlängerung pro angefangene 50mm 0,3
315 600 150 60 150 65 110 280 2 2 2,6
315 000 150 100 150 65 110 280 2 2 2,8
Kragenverlängerung pro angefangene 50mm 0,4
320 600 200 60 200 70 110 335 2 2 3,3
321 000 200 100 200 70 110 335 2 2 3,5
Kragenverlängerung pro angefangene 50mm 0,5
325 600 250 60 250 75 110 385 2 2 4,3
325 000 250 100 250 75 110 385 2 2 4,5
Kragenverlängerung pro angefangene 50mm 0,7
330 600 300 60 298 85 120 440 2,5 2 5,5
331 000 300 100 298 85 120 440 2,5 2 6
Kragenverlängerung pro angefangene 50mm 1
341 000 400 100 415 100 120 550 2,5 2 10
341 500 400 150 415 100 120 550 2,5 2 11
342 000 400 200 415 100 120 550 2,5 2 12,5
Kragenverlängerung pro angefangene 50mm 1,3
346 000 460 100 460 115 120 595 2,5 2 11
346 500 460 150 460 115 120 595 2,5 2 12,5
346 200 460 200 460 115 120 595 2,5 2 14
Kragenverlängerung pro angefangene 50mm 1,5
351 000 500 100 505 125 120 650 2,5 2 11,7
351 500 500 150 505 125 120 650 2,5 2 13,7
352 000 500 200 505 125 120 650 2,5 2 15,6
Kragenverlängerung pro angefangene 50mm 1,7
361 000 600 100 603 140 120 740 2,5 2 16
361 500 600 150 603 140 120 740 2,5 2 18,5
362 000 600 200 603 140 120 740 2,5 2 21
Kragenverlängerung pro angefangene 50mm 2
381 000 800 100 810 140 135 950 3 2,5 31
381 500 800 150 810 140 135 950 3 2,5 34
382 000 800 200 810 140 135 950 3 2,5 38
Kragenverlängerung pro angefangene 50mm 3
