Drucklose Domdeckel mit Zentralbügel und O-Ringdichtung

Drucklose Domdeckel mit Zentralbügel und O-Ringdichtung

Produktbeschreibung

Dieser Verschluss ist für drucklosen Betrieb und den Einbau oberhalb der Flüssigkeitslinie konzipiert. Durch die Verschraubung über den Zentralbügel ist der Deckel besonders schnell zu öffnen und zu schließen. Die O-Ring Dichtung bietet auch Vorteile in Bezug auf die CIP-Reinigbarkeit (größenabhängig) . Außerdem können bei diesem Deckel auch Teflon-ummantelte Dichtungen eingesetzt werden.

Standardausführung

  • Werkstoff mediumberührt: 1.4571
  • Beschlagteile: 1.4301
  • Kunststoff-Sterngriff mit Messingbuchse und Rändelscheibe (M12)
  • Silikondichtung
  • Klappbar
  • Oberfläche unverschliffen, glasperlgestrahlt

Optionen

  • Werkstoffe: 1.4404, 1.4435, 1.4539, 1.4529, 1.4462, HC-22, HC-276, usw.
  • Beliebige Zwischengrößen
  • Verschiedene Dichtungsqualitäten
  • Verschiedenen Oberflächenqualitäten (glasperlgestrahlt, gebeizt oder geschliffen bis Ra < 0,2 µm)
  • Kragenlänge bis 2000 mm
  • Kragen in konischer Ausführung (bis max. 8 mm Kragenstärke)
  • Kragen auf Tankradius angepasst
  • Verschiedene Handgriffe (Edelstahl-Sterngriff, Knebel, Bundmutter, usw.)
  • Klapp- und schwenkbar
  • Selbsteinrastende Sicherheitsarretierung
  • Federöffnungshilfe (Drehfeder)
  • Einbau verschiedener Stutzen (Schaugläser, TC-Stutzen (DIN32676), HZ-Connect, usw.)
  • Verschiedene Endschalter / Initiatoren
  • Sicherheitsrost / Sicherheitskreuz
  • Beschlagteile in Sonderwerkstoffen

Technische Daten

Drucklose Domdeckel mit Zentralbügel und O-Ringdichtung

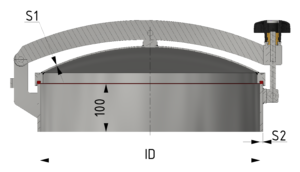

Schnittzeichnung Drucklose Domdeckel mit Zentralbügel und O-Ringdichtung
Technische Daten - Drucklose Domdeckel mit Zentralbügel und O-Ringdichtung
Artikelnummer NW ID
[mm]
Deckelstärke
(S1) [mm]
Kragenstärke
(S2) [mm]
Gewicht
[kg]
311 104-ZB 100 111 3 6 7
315 104-ZB 150 161 3 6 8,5
321 104-ZB 200 211 3 6 10
325 104-ZB 250 261 3 6 11
331 104-ZB 300 311 3 6 13
335 104-ZB 350 361 3 6 15,5
341 104-ZB 400 411 3 6 18
345 104-ZB 450 461 3 6 19,5
351 104-ZB 500 511 3 6 21
361 104-ZB 600 611 3 6 28
371 104-ZB 700 707 3 8 37
381 104-ZB 800 807 3 8 40
