Druck-Konusverschluss (komplett konisch) bis 6/-1 bar

Produktbeschreibung

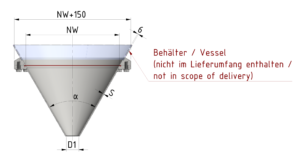

Der Konusverschluss wird häufig für Biertanks als Auslauföffnung eingesetzt. Dieser Verschluss bietet durch seine konisch gedrehten Flansche eine totraumfreie und somit sterile Abdichtung. Der Verschluss wird standardmäßig mit einem Flansch zum Anschweißen an den Behälter und der Konusspitze geliefert. Optional kann der Anschweißflansch auch mit einem konischen Blechkragen geliefert werden (im Bild leicht transparent dargestellt). Die Öffnungswinkel sowie die Durchmesser sind frei wählbar (gegebenenfalls gegen Mehrpreis). Ebenso haben Sie beim Durchmesser des Auslaufs freie Wahl. Gerne schweißen wir auch schon einen entsprechenden Auslaufstutzen für Sie an.

Standardausführung

  • Werkstoff mediumberührt: 1.4571
  • Beschlagteile: 1.4301
  • Edelstahl-Sechskantschrauben A2-50
  • Silikondichtung
  • Konus-Schwenkscharnier
  • Auslaufdurchmesser 50 mm
  • Oberfläche unverschliffen, glasperlgestrahlt; ab NW600 unverschliffen, gebeizt
  • Mit EG-Einzelprüfung (Modul G) nach PED 2014/68/EG
  • Design Code: AD 2000-Merkblatt

Optionen

  • Werkstoffe: 1.4404, 1.4435, 1.4539, 1.4529, 1.4462, 1.4429, HC-22, HC-276, HC-2000, usw.
  • Beliebige Zwischengrößen lieferbar
  • Beliebige Öffnungswinkel lieferbar
  • Beliebige Auslaufdurchmesser lieferbar (min. 40 mm)
  • Verschiedene Dichtungsqualitäten
  • Verschiedene Oberflächenqualitäten (glasperlgestrahlt, gebeizt oder geschliffen bis Ra < 0,2 µm)
  • Verschiedene Handgriffe (Bundmuttern, usw.)
  • Einbau verschiedener Auslaufstutzen
  • Verschiedene Endschalter / Initiatoren
  • Beschlagteile in Sonderwerkstoffen
  • Verschiedene Design Codes: ASME VIII-1, EN13445, usw.
  • Optional mit ASME-Abnahme Sec. VIII-1, latest Edition (gegen Mehrpreis, Designänderungen möglich)

Technische Daten

Druck-Konusverschluss (komplett konisch) bis 6/-1 bar

Technische Daten - Druck-Konusverschluss (komplett konisch) bis 6/-1 bar
Artikelnummer NW zul. Betr.
Überdruck [bar]
zul.Betr.
Temperatur [°C]
Anzahl der
Schrauben [M20]
Öffnungswinkel
α [°]
Konusstärke
(S1) [mm]
Gewicht
[kg]
205406008 400 6 150 8 60 4 66
205409008 400 6 150 8 90 4 65
205456008 450 6 150 8 60 4 72
205459008 450 6 150 8 90 4 70
205506010 500 6 150 10 60 5 79
205509010 500 6 150 10 90 5 77
205606012 600 6 150 12 60 5 96
205609012 600 6 150 12 90 5 93
