1-bar Verschluss mit flachem Deckel 1/-1 bar

Produktbeschreibung

Der 1-bar Verschluss ist die leichte Variante der Druckverschlusses, in diesem Fall mit ebenem, ausgedrehtem Deckel. Er kann  im Druckbereich von +1 bis -1 bar eingesetzt werden. Standardmäßig kann er bis 150°C betrieben werden (auf Anfrage evtl. auch höher).

Die Stirnfläche des Mantelrohres dient als Dichtfläche. Dieser Verschluss ist mit und ohne EG-Einzelprüfung erhältlich, abhängig von den Abnahmekriterien Ihres Behälters. Durch die O-Ring Abdichtung ist er auch CIP und SIP geeignet.

Standardausführung

  • Werkstoff mediumberührt: 1.4571
  • Beschlagteile: 1.4301
  • Kunststoffsterngriffe mit Edelstahlgewindebuchse (mit EG-Einzelprüfung)
  • Kunststoffsterngriffe mit Messinggewindebuchse (mit EG-Einzelprüfung)
  • Silikondichtung
  • Scharnier und Griff
  • Kragenhöhe 100 mm
  • Oberfläche unverschliffen, glasperlgestrahlt; ab NW600 unverschliffen, gebeizt
  • Mit / ohne Teilbauprüfung (Modul G) nach PED 2014/68/EG
  • Design Code: AD 2000-Merkblatt (mit EG-Einzelprüfung)

Optionen

  • Werkstoffe: 1.4404, 1.4435, 1.4539, 1.4529, 1.4462, 1.4429, HC-22, HC-276, HC-2000, usw.
  • Beliebige Zwischengrößen lieferbar
  • Verschiedene Dichtungsqualitäten
  • Verschiedene Oberflächenqualitäten (glasperlgestrahlt, gebeizt oder geschliffen bis Ra < 0,2 µm)
  • Kragenlänge bis 2000 mm
  • Kragen in konischer Ausführung (bis max. 8 mm Kragenstärke)
  • Kragen auf Tankradius angepasst
  • Seitlich schwenkbar
  • Verschiedene Handgriffe (Edelstahl-Sterngriffe, Knebel, Bundmuttern, usw.)
  • Auflagekeil für seitlichen Einbau
  • Selbsteinrastende Sicherheitsarretierung
  • Federöffnungshilfe (Dreh-, Teller- oder Werkzeugfeder)
  • Einbau verschiedener Stutzen (Schaugläser, TC-Stutzen (DIN32676), HZ-Connect, usw.)
  • Verschiedene Endschalter / Initiatoren
  • Sicherheitsrost / Sicherheitskreuz
  • Beschlagteile in Sonderwerkstoffen
  • Verschiedene Design Codes: ASME VIII-1, EN13445, usw.
  • Optional mit ASME-Abnahme Sec. VIII-1, latest Edition (gegen Mehrpreis, Designänderungen möglich)

Technische Daten

Mit EG-Einzelprüfung

Technische Daten - Mit EG-Einzelprüfung

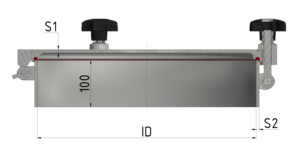

Artikelnummer NW Krageninnendurchmesser
(ID) [mm]
Anzahl der
Schrauben [M16]
Deckelstärke
(S1) [mm]
Kragenstärke
(S2) [mm]
Gewicht
[kg]
30210104T 100 111 4 4 6 9
30215104T 150 161 4 4 6 11
30220104T 200 211 4 4 6 12
30225104T 250 261 4 4 6 14
30230104T 300 311 4 4 6 16
30235104T 350 361 4 5 6 19
30240104T 400 411 4 5 6 22
30245104T 450 461 4 6 8 25
30250104T 500 511 4 6 8 29
30260104T 600 611 6 8 8 34

Ohne EG-Einzelprüfung

Technische Daten - Ohne EG-Einzelprüfung
Artikelnummer NW Krageninnendurchmesser
(ID) [mm]
Anzahl der
Schrauben [M12]
Deckelstärke
(S1) [mm]
Kragenstärke
(S2) [mm]
Gewicht
[kg]
30210104 100 111 4 4 6 9
30215104 150 161 4 4 6 11
30220104 200 211 4 4 6 12
30225104 250 261 4 4 6 14
30230104 300 311 4 4 6 16
30235104 350 361 4 5 6 19
30240104 400 411 4 5 6 22
30245104 450 461 4 6 8 25
30250104 500 511 4 6 8 29
30260104 600 611 6 8 8 34
