1-bar Verschluss bis 1/-1 bar

Produktbeschreibung

Der 1-bar Verschluss ist die leichte Variante der Druckverschlusses. Er kann im Druckbereich von +1 bis -1 bar eingesetzt werden. Standardmäßig kann er bis 150°C betrieben werden (auf Anfrage evtl. auch höher).

Die Stirnfläche des Mantelrohres dient als Dichtfläche. Dieser Verschluss ist mit und ohne EG-Einzelprüfung erhältlich, abhängig von den Abnahmekriterien Ihres Behälters. Durch die O-Ring Abdichtung ist er auch CIP und SIP geeignet.

Standardausführung

  • Werkstoff mediumberührt: 1.4571
  • Beschlagteile: 1.4301
  • Kunststoffsterngriffe mit Edelstahlgewindebuchse (mit EG-Einzelprüfung)
  • Kunststoffsterngriffe mit Messinggewindebuchse (ohne EG-Einzelprüfung)
  • Silikondichtung
  • Scharnier und Griff
  • Kragenhöhe 100 mm
  • Oberfläche unverschliffen, glasperlgestrahlt; ab NW600 unverschliffen, gebeizt
  • Mit / ohne EG-Einzelprüfung (Modul G) nach PED 2014/68/EG
  • Design Code: AD 2000-Merkblatt (mit EG-Einzelprüfung)

Optionen

  • Werkstoffe: 1.4404, 1.4435, 1.4539, 1.4529, 1.4462, 1.4429, HC-22, HC-276, HC-2000, usw.
  • Beliebige Zwischengrößen lieferbar
  • Verschiedene Dichtungsqualitäten
  • Verschiedene Oberflächenqualitäten (glasperlgestrahlt, gebeizt oder geschliffen bis Ra < 0,2 µm)
  • Kragenlänge bis 2000 mm
  • Kragen in konischer Ausführung (bis max. 8 mm Kragenstärke)
  • Kragen auf Tankradius angepasst
  • Verschiedene Handgriffe (Edelstahl-Sterngriffe, Knebel, Bundmuttern, usw.)
  • Seitlich schwenkbar
  • Auflagekeil für seitlichen Einbau
  • Selbsteinrastende Sicherheitsarretierung
  • Federöffnungshilfe (Dreh-, Teller- oder Werkzeugfeder)
  • Einbau verschiedener Stutzen (Schaugläser, TC-Stutzen (DIN32676), HZ-Connect, usw.)
  • Verschiedene Endschalter / Initiatoren
  • Sicherheitsrost / Sicherheitskreuz
  • Beschlagteile in Sonderwerkstoffen
  • Verschiedene Design Codes: ASME VIII-1, EN13445, usw.
  • Optional mit ASME-Abnahme Sec. VIII-1, latest Edition (gegen Mehrpreis, Designänderungen möglich)

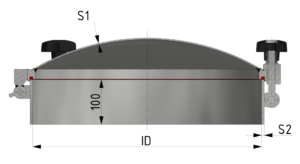

Technische Daten

Mit EG-Einzelprüfung

Technische Daten - Mit EG-Einzelprüfung
Artikelnummer NW Krageninnendurchmesser
(ID) [mm]
Anzahl der
Schrauben [M16]
Deckelstärke
(S1) [mm]
Kragenstärke
(S2) [mm]
Gewicht
[kg]
311 104T 100 111 4 3 6 7
315 104T 150 161 4 3 6 8,5
321 104T 200 211 4 3 6 10
325 104T 250 261 4 3 6 11
331 104T 300 311 4 3 6 13
335 104T 350 361 4 3 6 15,5
341 104T 400 411 4 3 6 18
345 104T 450 461 4 3 6 19,5
351 104T 500 511 4 3 6 21
361 104T 600 611 6 3 6 28
371 104T 700 707 6 3 8 37
381 104T 800 807 8 3 8 40
391 104T 900 907 8 4 8 70
301 104T 1000 1003 10 4 10 86

Ohne EG-Einzelprüfung

Technische Daten - Ohne EG-Einzelprüfung
Artikelnummer NW Krageninnendurchmesser
(ID) [mm]
Anzahl der
Schrauben [M12]
Deckelstärke
(S1) [mm]
Kragenstärke
(S2) [mm]
Gewicht
[kg]
311 104 100 111 4 3 6 7
315 104 150 161 4 3 6 8,5
321 104 200 211 4 3 6 10
325 104 250 261 4 3 6 11
331 104 300 311 4 3 6 13
335 104 350 361 4 3 6 15,5
341 104 400 411 4 3 6 18
345 104 450 461 4 3 6 19,5
351 104 500 511 4 3 6 21
361 104 600 611 6 3 6 28
371 104 700 707 6 3 8 37
381 104 800 807 8 3 8 40
391 104 900 907 8 4 8 70
301 104 1000 1003 10 4 10 86
