Handlochverschluss 190×240

Produktbeschreibung

Der ovale Handlochverschluss dient als kleine Revisionsöffnung für Behälter oder Rohrleitungen. Es ist sowohl mit als auch ohne Bauteilprüfung verfügbar und kann je nach Ausführung bis 3bar betrieben werden.

Vielfältige Anpassungsmöglichkeiten

Durchmesser, Werkstoffe, Mantellängen, Wanddicken, Oberflächen usw. können auf Ihren Behälter individuell angepasst werden. Einen Überblick über unsere Standard-Ausführung dieser Baureihe, sowie die möglichen Optionen sehen Sie unten.

Standardausführung

  • Werkstoff mediumberührt: 1.4571
  • Beschlagteile: 1.4301
  • Mit Edelstahl-Doppelknebel
  • Silikondichtung
  • Kragenhöhe 60 mm
  • Oberfläche unverschliffen, elektropoliert
  • Bauteilkennzeichnung: siehe Tabelle
  • Design Code: AD-2000-Merkblatt (mit Bauteilkennzeichnung)

Optionen

  • Werkstoffe: 1.4404, 1.4435, 1.4539, 1.4529, 1.4462, 1.4429, HC-22, HC-276, HC-2000, usw.
  • Verschiedene Dichtungsqualitäten
  • Verschiedene Oberflächenqualitäten (glasperlgestrahlt, gebeizt oder geschliffen bis Ra < 0,4 µm)

Technische Daten

ohne Baumusterprüfung

Technische Daten - ohne Baumusterprüfung

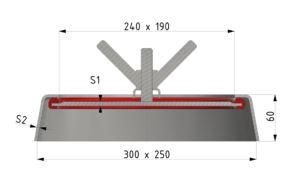

Artikelnummer Bezeichnung Deckelstärke
(S1) [mm]
Kragenstärke
(S2) [mm]
Gewicht
[kg]
110 306 Edelstahl-Handlochverschluss
Stainless steel handhole-cover
3 3 4,0

mit Baumusterprüfung

Technische Daten - mit Baumusterprüfung
Artikelnummer Bezeichnung Deckelstärke
(S1) [mm]
Kragenstärke
(S2) [mm]
Gewicht
[kg]
110 306T Edelstahl-Handlochverschluss
Stainless steel handhole-cover
6 4 5,0

Einzelteile

Technische Daten - Einzelteile
Artikelnummer Bezeichnung Gewicht
[kg]
110 306B Handlochbügel
Handhole shackle
0,4
110 306D Handlochdeckel 3mm mit angeschweißtem Gewindebolzen
Cover for handhole-cover 3mm with welded thread bolt
1,0
110 306TD Handlochdeckel 6mm mit angeschweißtem Gewindebolzen
Cover for handhole-cover 6mm with welded thread bolt
2,0
110 306K Handlochkragen 3x60mm
Handhole neck 3x60mm
1,5
110 306TK Handlochkragen 4x60mm
Handhole neck 4x60mm
2,0
